tr Submodeling (Alt Modelleme): Büyük Yapılarda Küçük Detayları Görmek
Yapısal analizde en büyük zorluklardan biri, çok karmaşık ve büyük ölçekli modelleri doğru bir şekilde çözümleyebilmektir. Bir uçak kanadını, köprü ayaklarını ya da zırhlı araç gövdesini tamamen çok ince bir ağ yapısıyla (mesh) çözmek hem uzun süren hesaplamalar gerektirir hem de yüksek maliyetli olur. Ancak, mühendislikte çoğu zaman bütün yapıdan ziyade belirli kritik bölgelerin ayrıntılı incelenmesi gerekir. İşte burada submodeling (alt modelleme) devreye girer.
Submodeling Nedir?

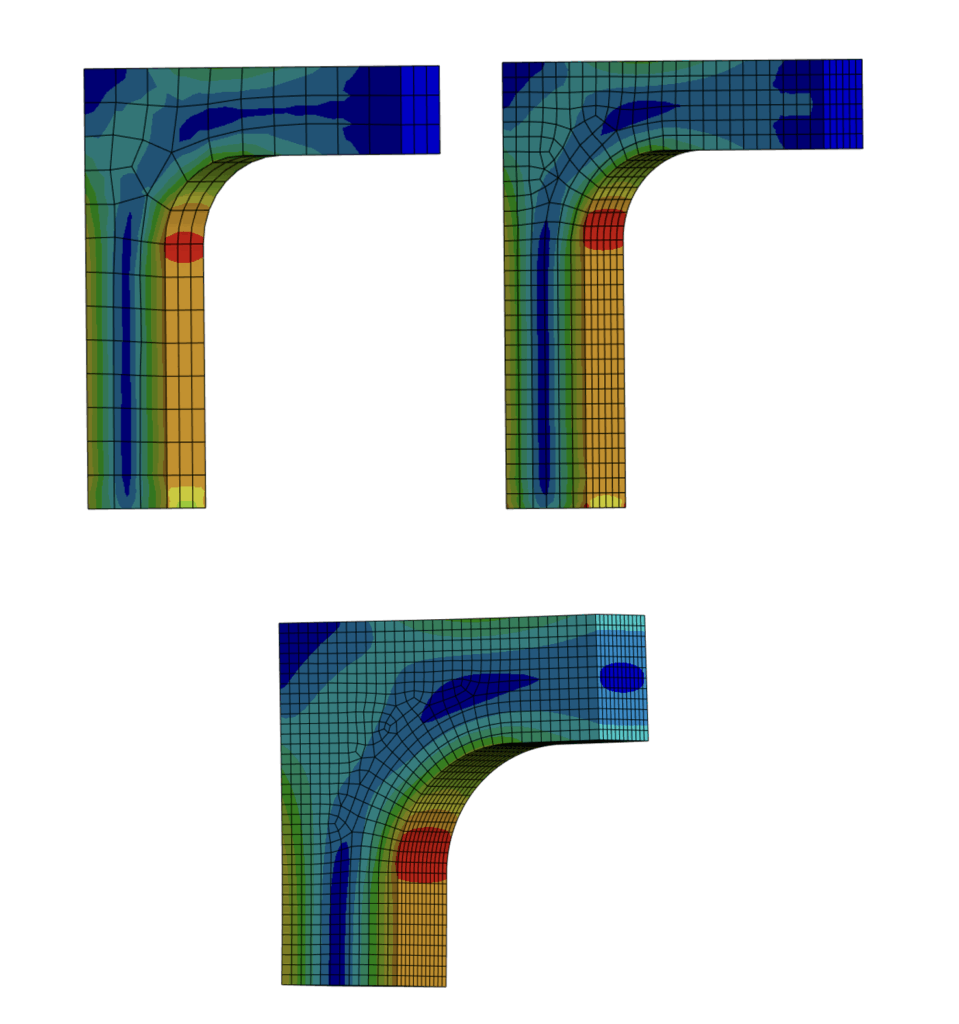

Submodeling, büyük ölçekli bir yapının genel analizinden elde edilen sınır koşullarını kullanarak, sadece belirli bir bölgeyi daha yüksek çözünürlükte yeniden analiz etme yöntemidir.
Temel fikir:
- Önce yapının tamamı kaba mesh ile çözülür.
- Kritik bölge seçilir (örneğin, cıvata deliği, kaynak bölgesi veya bağlantı noktası).
- Bu alt bölge daha sık mesh ile tekrar analiz edilir.
- Ana modelden gelen sınır koşulları alt modele uygulanarak detaylı sonuç elde edilir.
Neden Submodel Kullanılır?
- Verimlilik: Tüm modeli çok ince mesh ile çözmek yerine sadece kritik bölgeleri detaylandırarak zaman ve maliyet tasarrufu sağlar.
- Doğruluk: Küçük detaylarda oluşabilecek gerilme yığılmaları, yorulma ve kırılma riskleri daha hassas şekilde görülür.
- Mühendislik Kararları: Büyük ölçekli yapının genel davranışı anlaşılırken, küçük ölçekli problemler gözden kaçmaz.
Örnek Senaryo
Bir uçak kanadı genel aerodinamik yükler altında kaba mesh ile analiz edildiğinde, kanadın bütünsel davranışı ve genel deformasyonları hakkında fikir verir. Ancak kanat-gövde birleşim bölgesinde, bağlantı noktalarında yüksek gerilme yığılmaları oluşabilir. Bu kritik bölgeyi submodel yöntemiyle daha ayrıntılı çözümlemek, yorulma ömrünü doğru tahmin etmek ve yapının güvenliğini garanti altına almak açısından büyük önem taşır.
Sonuç
Submodeling, büyük ölçekli yapısal analizlerde mühendislerin elini güçlendiren, doğru ve verimli bir yöntemdir. Küçük bir bağlantı detayı bazen tüm yapının dayanımını belirler. Bu nedenle, mühendislik dünyasında submodeling sadece bir teknik değil, aynı zamanda güvenlik ve sürdürülebilirlik için kritik bir yaklaşımdır.
